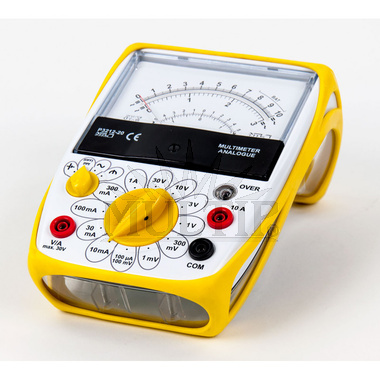

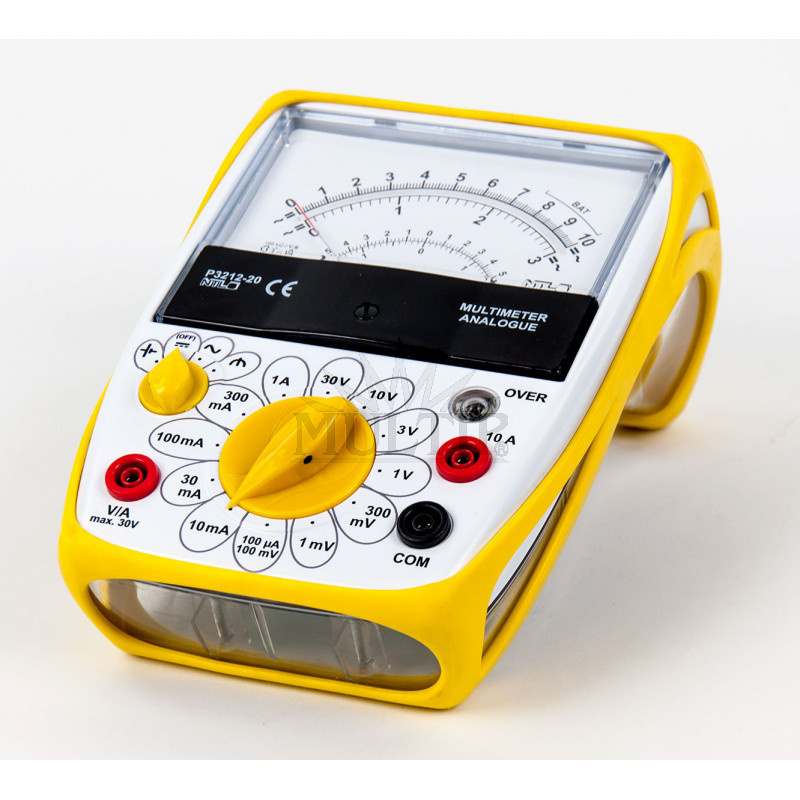

Školní analogový multimetr – měření napětí a proudu AC/DC

Detailní popis Školní analogový multimetr – měření napětí a proudu AC/DC

Robustní analogový multimetr určený pro školní výuku a laboratorní měření. Umožňuje měření stejnosměrného i střídavého napětí a proudu a lze jej využít také jako galvanometr. Díky dvěma dvojitým stupnicím, vysoké přesnosti a snadnému ovládání je ideální pomůckou pro výuku elektrotechniky a fyziky.

Přístroj je vybaven elektronickou ochranou proti přetížení ve všech měřicích rozsazích, která je doplněna LED indikací. Robustní konstrukce, přehledná zrcadlová stupnice a nakloněná poloha přístroje zajišťují pohodlné a bezpečné používání při školních experimentech.

Hlavní vlastnosti a výhody

• Univerzální využití – měření střídavého (AC) i stejnosměrného (DC) napětí a proudu, možnost použití jako galvanometr.
• Elektronická ochrana proti přetížení – ve všech měřicích rozsazích s LED indikací, bez nutnosti výměny pojistek.
• Přehledné zobrazení – velká zrcadlová stupnice s výrazným potiskem a dvěma dvojitými stupnicemi.
• Vysoká přesnost měření – typická přesnost 1,5 %.
• Vysoká citlivost – rozsah 1 mV umožňuje měření termoelektrického a indukovaného napětí bez předzesilovače.
• Široké možnosti měření – všechny měřicí rozsahy včetně nízkých proudů jsou dostupné také pro střídavý proud.
• Výborná frekvenční charakteristika – typický pokles pouze −1,5 dB při 20 kHz umožňuje přímé měření rezonančních obvodů.
• Odolná konstrukce – robustní provedení s ochranným pouzdrem a velkým přepínačem měřicích rozsahů.
• Ergonomické provedení – nakloněná poloha pro snadné odečítání hodnot, průhledná základna a zapuštěná rukojeť pro přenášení jednou rukou.
• Samostatný vstup pro měření 10 A – přehledné a praktické připojení.
• Volitelná středová poloha ručičky – nastavitelná pomocí přepínače.

Technické parametry

Parametr                                          Hodnota

Typ přístroje                           Analogový multimetr

Měřené veličiny                     Střídavé a stejnosměrné napětí a proud

Napěťové rozsahy AC/DC     1 mV, 100 mV, 300 mV, 1 V, 3 V, 10 V, 30 V

Proudové rozsahy AC/DC   100 µA, 10 mA, 30 mA, 100 mA, 300 mA, 1 A, 10 A

Vnitřní odpor                        100 kΩ/V

Přepínatelné funkce            DC, AC, kontrola baterie, středová poloha ukazatele

Délka oblouku stupnice      cca 90 mm

Přesnost měření                  typicky 1,5 %

Frekvenční charakteristika   typicky −1,5 dB při 20 kHz

Napájení                                  4× 1,5V baterie AA (Mignon)

Rozměry                                  cca 200 × 140 × 110 mm

Hmotnost                               cca 637 g

Vhodné využití

Multimetr je určen zejména pro výuku fyziky a elektrotechniky na základních, středních a odborných školách. Umožňuje názorné sledování elektrických veličin a provádění experimentů s elektrickými obvody, elektromagnetickou indukcí i rezonančními obvody.

Součástí balení: 4× 1,5V baterie AA (Mignon).
