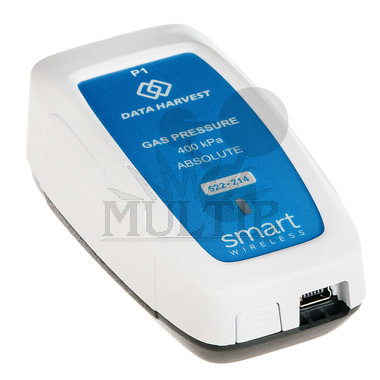

Senzor absolutního tlaku plynu

Detailní popis Senzor absolutního tlaku plynu

Senzor absolutního tlaku plynu má jeden port umožňující měření celkového tlaku v systému vzhledem ke kalibrovanému absolutnímu nulovému tlaku. Pokud je tento port ponechán otevřený, měří senzor atmosférický tlak. Pokud je například k senzoru připojena injekční stříkačka (pro praktickou ukázku Boylova zákona) a po stlačení pístu je naměřena hodnota 300 kPa, znamená to, že naměřený tlak je 300 kPa, nikoli že jsme zvýšili tlak o 300 kPa.

Snímací prvek senzoru tlaku plynu je piezorezistivní: když na senzor působí napětí nebo deformace, mění se odpor proti průtoku proudu. Změna odporu je úměrná napětí, přičemž napětí je vytvářeno tlakem působícím na snímač. Senzor je vybaven teplotní kompenzací, která minimalizuje vliv změn okolní teploty na snímač a elektroniku.

Potřebný systém:
EasySense2 Software (zdarma ke stažení)
Technické údaje:
Rozsahy měření 400 kPa; Nejvyšší rychlost záznamu 40 000 vzorků za sekundu [25 µs]
Rozměry:
0,038 x 0,05 x 0,26 m
Hmotnost:
0,159 kg
Rozsah dodávky:
Senzor, 1x Mini USB kabel, Návod k použití (Digitální ke stažení), EasySense2 Software (zdarma ke stažení), 100 mm silikonové hadičky, 2x samčí a 1x samičí konektor Luer
