Peltierovo tepelné čerpadlo

Detailní popis Peltierovo tepelné čerpadlo

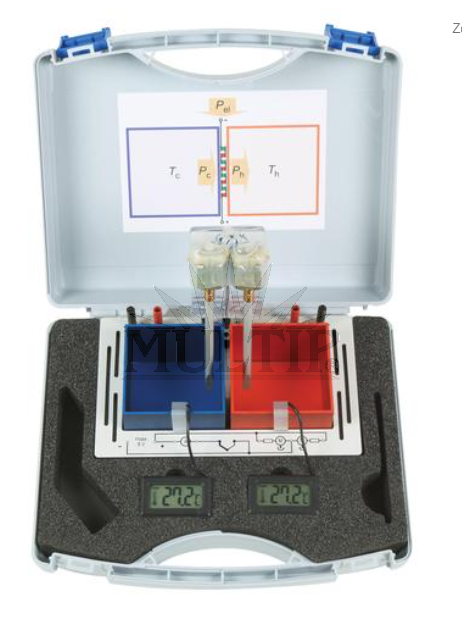

Funkční model s hliníkovými nádržemi na vodu, které jsou tepelně spojeny s povrchy Peltierova článku. Když Peltierovým prvkem protéká elektrický proud, dochází k přenosu tepla mezi nádržemi, což způsobuje, že se jedna z nich ochlazuje a druhá zahřívá. Každá z nádrží má elektrické míchadlo, které zajišťuje rovnoměrné rozložení tepla. Dva digitální teploměry ukazují příslušné teploty vody. Protože je známa měrná tepelná kapacita systému, je možné určit výkon, který je třeba vynaložit na ohřev a chlazení, a provést srovnání s dodávaným elektrickým výkonem. Systém je dodáván v praktickém přepravním kufříku, který zároveň zajišťuje dostatečnou tepelnou izolaci od okolí.

• Peltierův článek:
• Napájecí napětí: 5–8 V
• Spotřeba proudu při 8 V: 2,5–3,5 A
• Povrchová plocha: 40 x 40 mm
• Tloušťka: 3,7 mm

Nádrže na vodu:

• Objem: 200 ml
• Hmotnost: 105 g

Míchadlo:

• Spotřeba proudu: Spotřeba: cca 100 mA

Přenosné pouzdro:

• Rozměry: cca 244 x 160 x 70 mm
• Hmotnost: cca 920 g

Témata experimentů:

• Peltierovo tepelné čerpadlo v symetrickém a asymetrickém provozu
• Záznam teploty v čase během fáze čerpání a fáze usazování            Topný, chladicí a elektrický výkon, výkonový koeficient, účinnost
• Seebeckův koeficient
• Peltierův jev, Jouleovy ztráty, zpětný tok tepla v důsledku vedení tepla Peltierovým článkem
• Součinitelé přestupu tepla a tepelné vodivosti
• Jak závisí tepelné napětí a provozní napětí na rozdílu teplot
