Optická vlákna a senzory - souprava

Detailní popis Optická vlákna a senzory - souprava

Souprava umožňuje demonstrovat chování světla při průchodu optickými vlákny, přenos informací optickými vlákny, vláknový senzor.

Souprava se skládá z dvou hlavních panelů, z nichž každý obsahuje 5V stabilizátor a 9V neodpojitelnou zástrčku.
Tyto panely jsou navzájem nezaměnitelné, protože jeden slouží jako montážní celek vysílače (TX deska) a druhý jako přijímač (RX deska). Na obou panelech jsou zabudovány 3 zásuvky pro přímé spoje, do nichž mohou být zapojeny další díly soupravy. Mezi spoji jsou měřicí zařízení (MZ), které usnadňují monitorování napětí ve vybraných místech soupravy.
Na hlavních panelech jsou také optické spoje vysílače a přijímače, do nichž může být zapojeno polymerové optické vlákno (průměr 1 mm). Souprava se dodává s programem na sledování pokusů na PC.

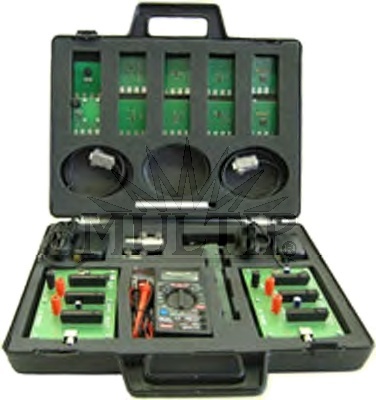

Souprava je uložena v kufříku.

Souprava umožňuje vykonávat tyto pokusy:

• detekce optického signálu analogovým přijímačem
• Tyndallův pokus
• přenos a zesílení zvuku
• změna elektrického osignálu na optický, jeho zesílení a zpětná změna
• útlum na spojích vláken
• měření s použitím mechanických stavitelných držáků
• přenos signálu z generátoru funkcí
• útlum od ohybu vlákna
• optické snímače na zjištění hladiny tekutin
• přenosný snímač pro sledování změn optických signálů mezi konci optických vláken
• přenos signálu od zdroje frekvence
• měření hmotnosti pomocí optického vlákna
• přenos digitálního signálu mezi počítači
