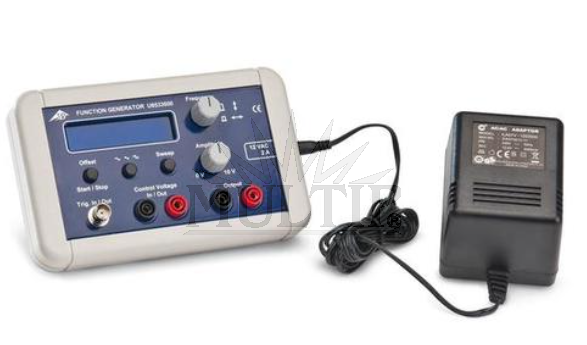

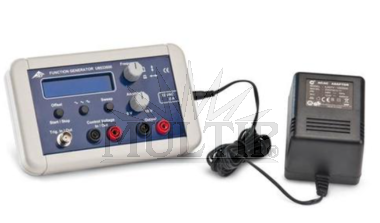

Generátor funkcí FG 100 (115 V, 50/60 Hz)

Detailní popis Generátor funkcí FG 100 (115 V, 50/60 Hz)

Generátor funkcí s výkonovým zesilovačem pro všestranné studentské a praktické experimenty zahrnující jednoduché harmonické kmitání, střídavý proud a indukci. Je vybaven osvětleným digitálním displejem pro frekvenci, tvar signálu, offset a další parametry. Výstup je chráněn proti zkratu a také proti indukovanému napětí a jiskrovým výbojům, např. při neúmyslném vytažení experimentálních vodičů při zapojených cívkách. V režimu interního zametání je na výstupu jeden spouštěcí impuls za cyklus a výstupní napětí je úměrné frekvenci. S výsuvnými nožičkami. Včetně napájecího zdroje.

Bezpečnostní transformátor vyhovující normě EN 61558-2-6.
Bezpečná izolace mezi napájecím zdrojem a výstupními obvody.

Signály:

• Frekvenční rozsah: 0,001 Hz až 100 kHz
• Formy signálů: sinusový, čtvercový, trojúhelníkový
• Posun: 0 až ±5 V, nastavitelný po 0,1 V

Výstup:

• Výstupní amplituda: 0 až 10 V, plynule nastavitelná
• Výstupní výkon: 10 W, trvalý
• Výstupní proud: 1 A, trvalý, max. 2 A

• Rozmítání kmitočtu (sweep): Externí, kontinuální interní, individuální interní
• Frekvenční rozsah: 1 Hz až 100 kHz
• Poměr frekvence zastavení a spuštění: Max. 1000:1, např. 2 Hz až 2 kHz max.
• Časový rozsah: 0,04 s až 1000 s
• Externí rozmítání kmitočtu: Spuštění pomocí spouštěcího impulzu nebo přivedením řídicího napětí 0 až 5 V
• Maximální modulační frekvence: 200 Hz
• Vnitřní procházení: Spuštění a zastavení tlačítkem Start/Stop
• Jeden spouštěcí výstup na cyklus plus proporcionální napětí

• Napájení: zásuvný zdroj, 12 V AC, 2 A
• Rozměry: 170 x 105 x 40 mm
• Výklopné nožičky
